QDX型220V電壓不銹鋼潛水電泵使用條件及結構圖
時間：2013-4-11 來源：揚子江泵業 瀏覽數：617
一、QDX型不銹鋼潛水泵產品概述
1、QDX型不銹鋼潛水泵采用全不繡鋼外殼設計，由水泵、密封、電動機三部分組成。電機位于電泵上部，為單相或者三相異步電動機機構，水泵位于電動機下部，采用上吸水式結構，可以防止因電泵陷入污泥中而發生堵塞的現象。外形采用精密鑄造和不繡鋼機筒，美觀大方，具有防銹、耐腐蝕、無污染等特點。廣泛用于各種特殊要求如乃腐蝕、衛生干凈的使用場合。
2、QDX型不銹鋼潛水泵采用雙端面機械密封裝置，具有密封可靠使用安全的特點。密封件及電纜線根據介質條件使用耐腐蝕氟橡膠，安全衛生。
3、QDX型不銹鋼潛水泵的整體結構緊湊，體積小、重量輕、檢修方便，潛水液下即可使用。電泵內部安裝有過熱電流保護器，防止電機因過載而過熱。
二、QDX型不銹鋼潛水泵主要用途
1、功率0.25~1.5KW，流量1~60m3/h,揚程0~32m,電壓110~660V，頻率50~60HZ，出水口徑25~76mm(1〝-3〝)。
2、適用于建筑樓宇、醫院、住宅小區、市政工程、道路交通及施工、工廠給排水、養殖、藥業、飲料、海水鹽水、一般腐蝕性介質中。

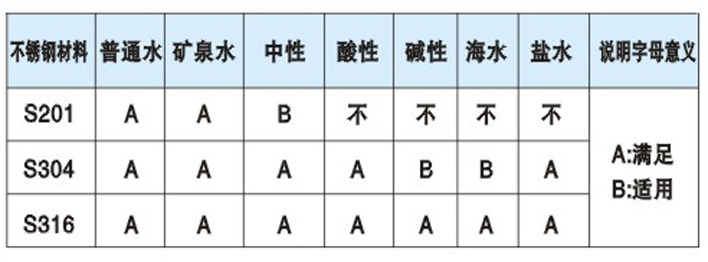

3、本產品材料耐腐蝕性能
三、QDX型不銹鋼潛水泵使用條件
1、介質溫度不超過60℃，介質中含有固體雜質的體積比不超過0.1%，粒度不大于0.2mm,介質的PH值為4-10之間。
2、電機潛入液下深度不超過5m,電機露出液面部分不超過電機的1/2。
四、QDX型不銹鋼潛水泵型號參數
|
產品型號
|
流量
(m³/h) |
揚程
|
功率(kW)
|
電壓(V)
|
口徑
|
|
QDX1.5-17-0.37S
|
1.5
|
17
|
0.37
|
220
|
25
|
|
QDX3-18-0.55S
|
3
|
18
|
0.55
|
220
|
25
|
|
QDX10-12-0.55S
|
10
|
12
|
0.55
|
220
|
50
|
|
QDX1.5-32-0.75S
|
1.5
|
32
|
0.75
|
220
|
25
|
|
QDX3-25-0.75S
|
3
|
25
|
0.75
|
220
|
25
|
|
QDX10-16-0.75S
|
10
|
16
|
0.75
|
220
|
50
|
|
QDX30-7-1.1S
|
30
|
7
|
1.1
|
220
|
80
|
|
QDX40-6-1.5S
|
40
|
6
|
1.5
|
220
|
80
|
|
QX1.5-17-0.37S
|
1.5
|
17
|
0.37
|
380
|
25
|
|
QX3-18-0.55S
|
3
|
18
|
0.55
|
380
|
25
|
|
QX10-12-0.55S
|
10
|
12
|
0.55
|
380
|
50
|
|
QX1.5-32-0.75S
|
1.5
|
32
|
0.75
|
380
|
25
|
|
QX3-25-0.75S
|
3
|
25
|
0.75
|
380
|
25
|
|
QX10-16-0.75S
|
10
|
16
|
0.75
|
380
|
50
|
|
QX30-7-1.1S
|
30
|
7
|
1.1
|
380
|
80
|
|
QX40-6-1.5S
|
40
|
6
|
1.5
|
380
|
80
|
