QJ型多級潛水泵┃深井泵安裝尺寸圖
時間：2013-2-27 來源：揚子江泵業 瀏覽數：4430

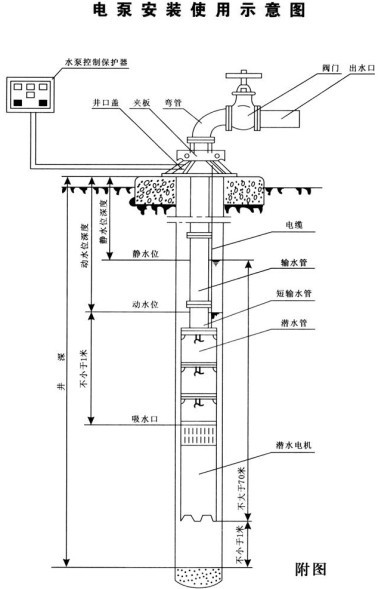

QJ型多級潛水泵┃深井泵安裝示意圖：
■ QJ型多級潛水泵┃深井泵使用須知：
一、電機使用前必須灌滿清水，擰緊注水放氣螺栓，否則不準使用。
二、陸地試運轉不得超過一秒。
三、電泵不準倒臥或傾使用。
四、電動機必須完全潛入水中，但潛入深度應不大于70米。
五、引線與電纜接頭按規定操作。
六、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。
二、陸地試運轉不得超過一秒。
三、電泵不準倒臥或傾使用。
四、電動機必須完全潛入水中，但潛入深度應不大于70米。
五、引線與電纜接頭按規定操作。
六、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。
■ QJ型多級潛水泵┃深井泵安裝尺寸圖：
 |
 |
|
潛水泵型號
|
泵座型號
|
L2(m)
|
L3(mm)
|
L4(mm)
|
電機型號
|
De（mm）
|
|
150QJ10-62/7
|
SQ01-96-50
|
43
|
1225
|
905
|
YQS2-150-4
|
150
|
|
150QJ10-79/9
|
55
|
1485
|
905
|
YQS2-150-4
|
||
|
150QJ10-97/11
|
67
|
1745
|
940
|
YQS2-150-5.5
|
||
|
150QJ10-114/13
|
79
|
2005
|
975
|
YQS2-150-7.5
|
||
|
150QJ10-158/18
|
109
|
2655
|
985
|
YQS2-150-9.2
|
||
|
150QJ10-202/23
|
142
|
3305
|
1060
|
YQS2-150-11
|
||
|
150QJ10-246/28
|
172
|
3955
|
1170
|
YQS2-150-13
|
||
|
150QJ10-290/33
|
202
|
4605
|
1210
|
YQS2-150-13
|
||
|
150QJT20-28/4
|
SQ01-96-50
|
19
|
835
|
845
|
YQS2-150-3
|
150
|
|
150QJT20-35/5
|
25
|
965
|
905
|
YQS2-150-4
|
||
|
150QJT20-56/8
|
40
|
1355
|
940
|
YQS2-150-5.5
|
||
|
150QJT20-70/10
|
49
|
1615
|
975
|
YQS2-150-7.5
|
||
|
150QJT20-98/14
|
67
|
2135
|
985
|
YQS2-150-9.2
|
||
|
150QJT20-119/17
|
82
|
2525
|
1170
|
YQS2-150-13
|
||
|
150QJT20-154/22
|
106
|
3175
|
1210
|
YQS2-150-15
|
||
|
150QJT32-32/4
|
SQ01-96-100
|
21
|
792
|
940
|
YQS2-150-5.5
|
175
|
|
150QJT32-48/6
|
33.5
|
1008
|
975
|
YQS2-150-7.5
|
||
|
150QJT32-56/7
|
38.5
|
1116
|
985
|
YQS2-150-9.2
|
||
|
150QJT32-72/9
|
51
|
1332
|
1060
|
YQS2-150-11
|
||
|
150QJT32-80/10
|
55
|
1440
|
1170
|
YQS2-150-13
|
||
|
150QJT32-96/12
|
66
|
1556
|
1190
|
YQS2-150-15
|
||
|
150QJT32-120/15
|
83.5
|
1980
|
1250
|
YQS2-175-18.5
|
200
|
|
|
150QJT32-144/18
|
101
|
2324
|
1280
|
YQS2-175-22
|
||
|
150QJT32-166/21
|
116
|
2628
|
1300
|
YQS2-175-25
|
||
|
175QJ40-26/2
|
SQ01-96-100
|
19
|
663
|
940
|
YQS2-150-5.5
|
175
|
|
175QJ40-39/3
|
25
|
817
|
985
|
YQS2-150-9.2
|
||
|
175QJ40-52/4
|
37
|
971
|
1060
|
YQS2-150-11
|
||
|
175QJ40-65/5
|
46
|
1125
|
1170
|
YQS2-150-13
|
||
|
175QJ40-91/7
|
64
|
1433
|
1055
|
YQS2-175-18.5
|
||
|
175QJ40-104/8
|
73
|
1587
|
1135
|
YQS2-175-22
|
||
|
175QJ40-117/9
|
82
|
1741
|
1190
|
YQS2-175-25
|
||
|
175QJ50-24/2
|
SQ01-96-100
|
19
|
663
|
940
|
YQS2-150-5.5
|
175
|
|
175QJ50-36/3
|
25
|
817
|
985
|
YQS2-150-9.2
|
||
|
175QJ50-48/4
|
34
|
971
|
1060
|
YQS2-150-11
|
||
|
175QJ50-60/5
|
43
|
1125
|
1170
|
YQS2-150-13
|
||
|
175QJ50-84/7
|
55
|
1433
|
1055
|
YQS2-175-18.5
|
||
|
175QJ50-96/8
|
67
|
1587
|
1135
|
YQS2-175-22
|
||
|
175QJ50-108/9
|
76
|
1741
|
1190
|
YQS2-175-25
|
||
|
175QJ60-20/2
|
SQ01-96-100
|
16
|
663
|
940
|
YQS2-150-5.5
|
175
|
|
175QJ60-30/3
|
22
|
817
|
985
|
YQS2-150-9.2
|
||
|
175QJ60-40/4
|
28
|
971
|
1060
|
YQS2-150-11
|
||
|
175QJ60-50/5
|
37
|
1125
|
1170
|
YQS2-150-13
|
||
|
175QJ60-70/7
|
49
|
1433
|
1055
|
YQS2-175-18.5
|
||
|
175QJ60-80/8
|
58
|
1587
|
1135
|
YQS2-175-22
|
||
|
175QJ60-90/9
|
64
|
1741
|
1190
|
YQS2-175-25
|
||
|
200QJ80-22/2
|
SQ01-96-100
|
16
|
726
|
875
|
YQS2-200-7.5
|
200
|
|
200QJ80-33/3
|
22
|
914
|
950
|
YQS2-200-11
|
||
|
200QJ80-44/4
|
31
|
1102
|
985
|
YQS2-200-15
|
||
|
200QJ80-55/5
|
40
|
1290
|
1055
|
YQS2-200-18.5
|
||
|
200QJ80-66/6
|
46
|
1478
|
1135
|
YQS2-200-22
|
||
|
200QJ80-88/8
|
61
|
1854
|
1270
|
YQS2-200-30
|
||
|
200QJ80-99/9
|
70
|
2042
|
1365
|
YQS2-200-37
|
||
|
200QJ80-121/11
|
85
|
2418
|
1425
|
YQS2-200-45
|
||
|
250QJ125-32/2
|
SQ01-96-150
|
22
|
792
|
1040
|
YQS2-250-18.5
|
250
|
|
250QJ125-64/4
|
46
|
1156
|
1200
|
YQS2-250-37
|
||
|
250QJ125-96/6
|
67
|
1514
|
1335
|
YQS2-250-55
|
||
|
250QJ125-128/8
|
91
|
1872
|
1525
|
YQS2-250-75
|
||
|
250QJ125-160/10
|
112
|
2230
|
1670
|
YQS2-250-90
|
||
|
250QJ125-192/12
|
136
|
2588
|
1740
|
YQS2-250-110
|
||
|
250QJ140-30/2
|
SQ01-96-150
|
22
|
798
|
1040
|
YQS2-250-18.5
|
250
|
|
250QJ140-60/4
|
43
|
1156
|
1200
|
YQS2-250-37
|
||
|
250QJ140-90/6
|
64
|
1514
|
1335
|
YQS2-250-55
|
||
|
250QJ140-120/8
|
85
|
1872
|
1525
|
YQS2-250-75
|
||
|
250QJ140-150/10
|
106
|
2230
|
1670
|
YQS2-250-90
|
||
|
250QJ140-180/12
|
127
|
2588
|
1740
|
YQS2-250-110
|
||
|
250QJ170-28/2
|
SQ01-96-150
|
22
|
792
|
1040
|
YQS2-250-18.5
|
250
|
|
250QJ170-56/4
|
40
|
1156
|
1200
|
YQS2-250-37
|
||
|
250QJ170-84/6
|
61
|
1514
|
1335
|
YQS2-250-55
|
||
|
250QJ170-112/8
|
79
|
1872
|
1525
|
YQS2-250-75
|
||
|
250QJ170-140/10
|
100
|
2230
|
1670
|
YQS2-250-90
|
||
|
250QJ170-168/12
|
118
|
2588
|
1740
|
YQS2-250-110
|
||
|
300QJ160-50/2
|
SQ01-96-150
|
37
|
875
|
1200
|
YQS2-250-37
|
300
|
|
300QJ160-75/3
|
52
|
1075
|
1335
|
YQS2-250-55
|
||
|
300QJ160-100/4
|
70
|
1275
|
1525
|
YQS2-250-75
|
||
|
300QJ160-125/5
|
88
|
1475
|
1670
|
YQS2-250-90
|
||
|
300QJ160-150/6
|
106
|
1675
|
1729
|
YQS2-250-110
|
||
|
300QJ160-175/7
|
124
|
1875
|
1903
|
YQS2-250-132
|
||
|
300QJ200-20/1
|
SQ01-96-150
|
16
|
675
|
1040
|
YQS2-250-18.5
|
300
|
|
300QJ200-40/2
|
28
|
875
|
1200
|
YQS2-250-37
|
||
|
300QJ200-60/3
|
43
|
1075
|
1335
|
YQS2-250-55
|
||
|
300QJ200-80/4
|
57
|
1275
|
1525
|
YQS2-250-75
|
||
|
300QJ200-100/5
|
70
|
1475
|
1670
|
YQS2-250-90
|
||
|
300QJ200-120/6
|
85
|
1675
|
1726
|
YQS2-250-110
|
||
|
300QJ200-140/7
|
100
|
1875
|
1903
|
YQS2-250-132
|
||
|
350QJ320-30/1
|
SQ01-96-200
|
25
|
795
|
1240
|
YQS2-250-45
|
350
|
|
350QJ320-60/2
|
49
|
1073
|
1661
|
YQS2-250-90
|
||
|
350QJ320-90/3
|
73
|
1351
|
2003
|
YQS2-300-140
|
||
|
350QJ320-120/4
|
100
|
1629
|
2134
|
YQS2-300-180
|
|

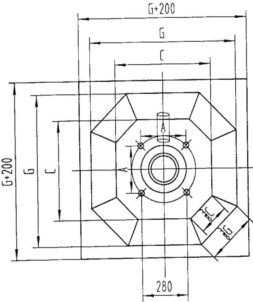

泵座尺寸
|
SQ01-96-50
|
SQ01-96-100
|
SQ01-96-150
|
SQ01-96-180
|
SQ01-96-200
|
|
|
水泥
基礎
尺寸
(mm)
|
A
|
190
|
220
|
325
|
325
|
340
|
|
B
|
220
|
250
|
310
|
380
|
380
|
|
|
C
|
400
|
400
|
550
|
550
|
570
|
|
|
G
|
500
|
500
|
650
|
650
|
670
|
|
|
H
|
320
|
320
|
360
|
360
|
360
|
|
|
泵座
尺寸
(mm)
|
L0
|
105
|
150
|
270
|
270
|
250
|
|
Ø1
|
165
|
220
|
295
|
295
|
340
|
|
|
Ø2
|
102
|
158
|
220
|
220
|
266
|
|
|
Ø3
|
50
|
100
|
18
|
180
|
200
|
|
|
Ø4
|
125
|
180
|
255
|
255
|
295
|
|
|
n-Ø5
|
4- Ø17.5
|
8- Ø17.5
|
8- Ø17.5
|
8- Ø17.5
|
8- Ø23
|
|
|
L1(mm)
|
|
160
|
200
|
230
|
230
|
250
|
2、 Ø150mm的孔為測量動、靜水位之測量孔，不用時應加蓋及用鎖固定。
3、 井管必須伸出基礎孔表面高約25mm，并安放Ø20mm的瀉管，以防止污水流入井內。
4、 基礎上4根地腳螺栓均為M16×300（GB799-88）。
5、 水泥基礎處井管外應繞上Ø20～Ø25mm的草繩，如基礎下沉?xí)r，井管可不受影響。
