CQB型不銹鋼磁力離心泵結構圖
時間：2012-11-2 來源：揚子江泵業 瀏覽數：618
【CQB型不銹鋼磁力離心泵】產品簡介：
CQB不銹鋼磁力離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
CQB型磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB型磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

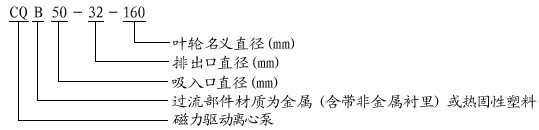

【CQB型不銹鋼磁力離心泵】型號意義：
【CQB型不銹鋼磁力離心泵】性能范圍：
流量：3.2-100m3/h
揚程：20-80m
電機功率：1.1-55kW
使用溫度：≤80℃
材質:1Cr18Ni9Ti (可定制304.316.316L材質)
【CQB型不銹鋼磁力離心泵】產品用途：
CQB型磁力泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

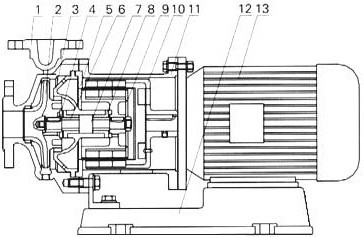

【CQB型不銹鋼磁力離心泵】結構圖：
|
|
|||||||||||||
|
1 |
泵體 |
2 |
葉輪 |
3 |
軸承體 |
4 |
止推環 |
5 |
隔離套 |
6 |
軸套 |
7 |
泵軸 |
|
8 |
軸承 |
9 |
內磁鋼總成 |
10 |
外磁鋼總成 |
11 |
聯接架 |
12 |
底座 |
13 |
電機 |
|
|
|
型 號 |
口徑 |
流量 (m3/h) |
揚程 (m) |
轉速 (r/min) |
電機型號 |
電機功率 (kW) |
電 壓 (V) |
材 質 |
|
|
進口 |
出口 |
||||||||
|
CQB32-20-125 |
32 |
20 |
3.2 |
20 |
2900 |
Y80S-2 |
2.2 |
380 |
不 |
|
CQB32-20-160 |
32 |
20 |
3.2 |
32 |
2900 |
Y90S-2 |
2.2 |
380 |
|
|
CQB40-25-105 |
40 |
25 |
6.3 |
12.5 |
2900 |
Y80S-2 |
2.2 |
380 |
|
|
CQB40-25-125 |
40 |
25 |
6.3 |
20 |
2900 |
Y90S-2 |
2.2 |
380 |
|
|
CQB40-25-160 |
40 |
25 |
6.3 |
32 |
2900 |
Y100L-2 |
3 |
380 |
|
|
CQB40-25-200 |
40 |
25 |
6.3 |
50 |
2900 |
Y132S1-2 |
5.5 |
380 |
|
|
CQB50-32-125 |
50 |
32 |
12.5 |
20 |
2900 |
Y100L-2 |
3 |
380 |
|
|
CQB50-32-160 |
50 |
32 |
12.5 |
32 |
2900 |
Y112M-2 |
4 |
380 |
|
|
CQB50-32-200 |
50 |
32 |
12.5 |
50 |
2900 |
Y132S2-2 |
7.5 |
380 |
|
|
CQB50-32-250 |
50 |
32 |
12.5 |
80 |
2900 |
Y160L-2 |
18.5 |
380 |
|
|
CQB65-50-125 |
65 |
50 |
25 |
20 |
2900 |
Y112M-2 |
4 |
380 |
|
|
CQB65-50-160 |
65 |
50 |
25 |
32 |
2900 |
Y132S2-2 |
7.5 |
380 |
|
|
CQB65-40-200 |
65 |
40 |
25 |
50 |
2900 |
Y160M2-2 |
15 |
380 |
|
|
CQB65-40-250 |
65 |
40 |
25 |
80 |
2900 |
Y180M-2 |
22 |
380 |
|
|
CQB80-65-125 |
80 |
65 |
50 |
20 |
2900 |
Y132S2-2 |
7.5 |
380 |
|
|
CQB80-65-160 |
80 |
65 |
50 |
32 |
2900 |
Y160M2-2 |
15 |
380 |
|
|
CQB80-50-200 |
80 |
50 |
50 |
50 |
2900 |
Y180M-2 |
22 |
380 |
|
|
CQB80-50-250 |
80 |
50 |
50 |
80 |
2900 |
Y220L2-2 |
37 |
380 |
|
|
CQB100-80-125 |
100 |
80 |
100 |
20 |
2900 |
Y160M2-2 |
15 |
380 |
|
|
CQB100-80-160 |
100 |
80 |
100 |
32 |
2900 |
Y180M-2 |
22 |
380 |
|
|
CQB100-65-200 |
100 |
65 |
100 |
50 |
2900 |
Y220L2-2 |
37 |
380 |
|
|
CQB100-65-250 |
100 |
65 |
100 |
80 |
2900 |
Y250M-2 |
55 |
380 |
|
|
注:每個型號都可配防爆電機 |
|||||||||
